Доработка LED светильника Wolta WLFS1803

27.04.2019

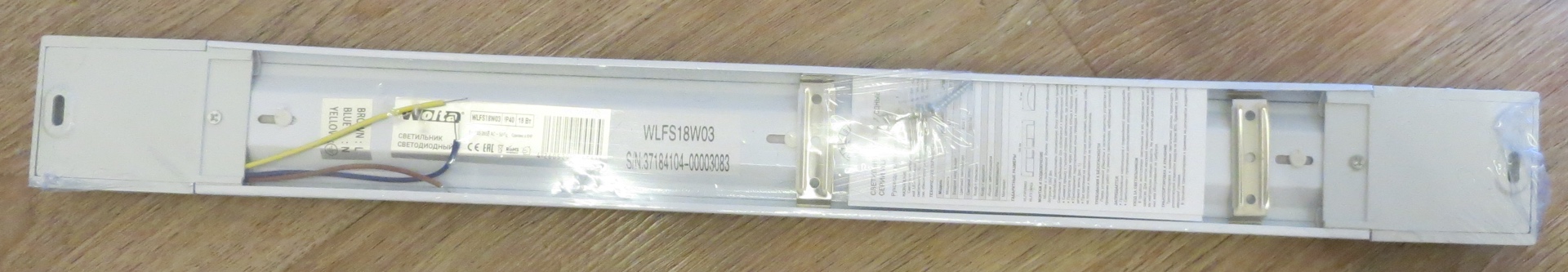

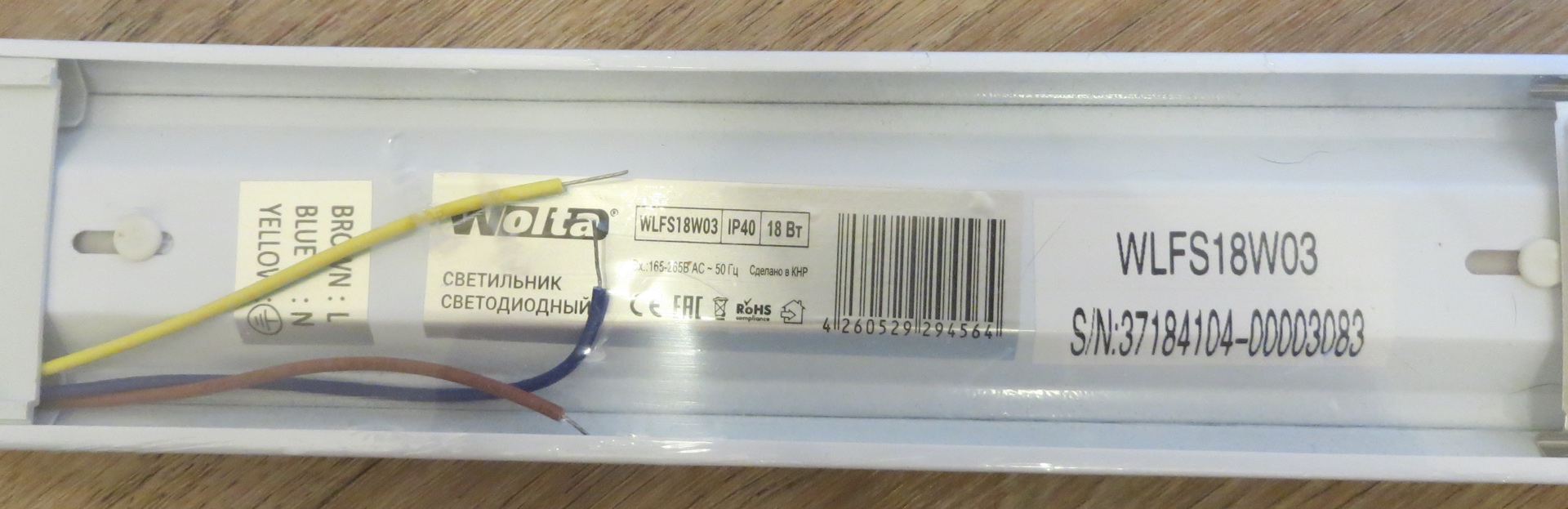

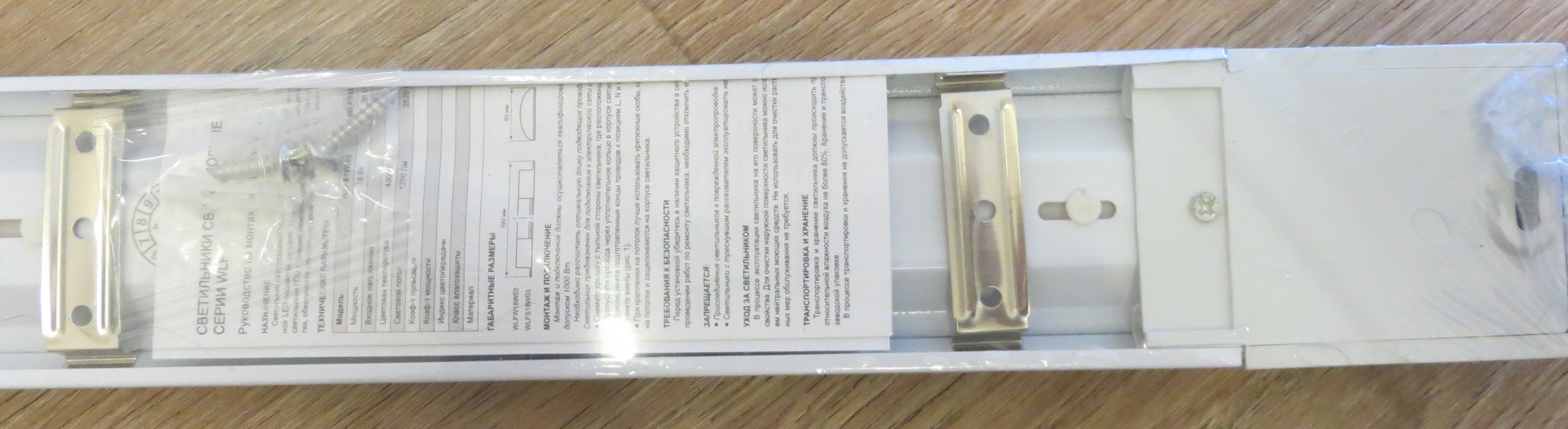

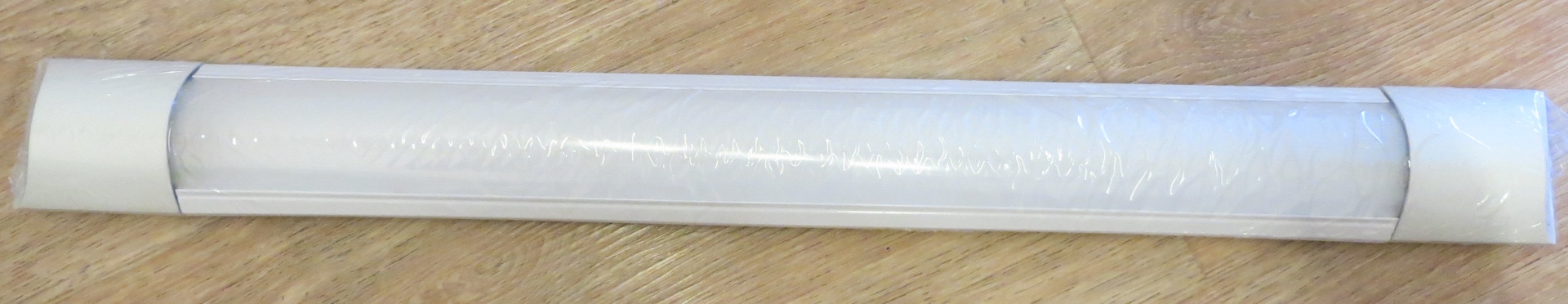

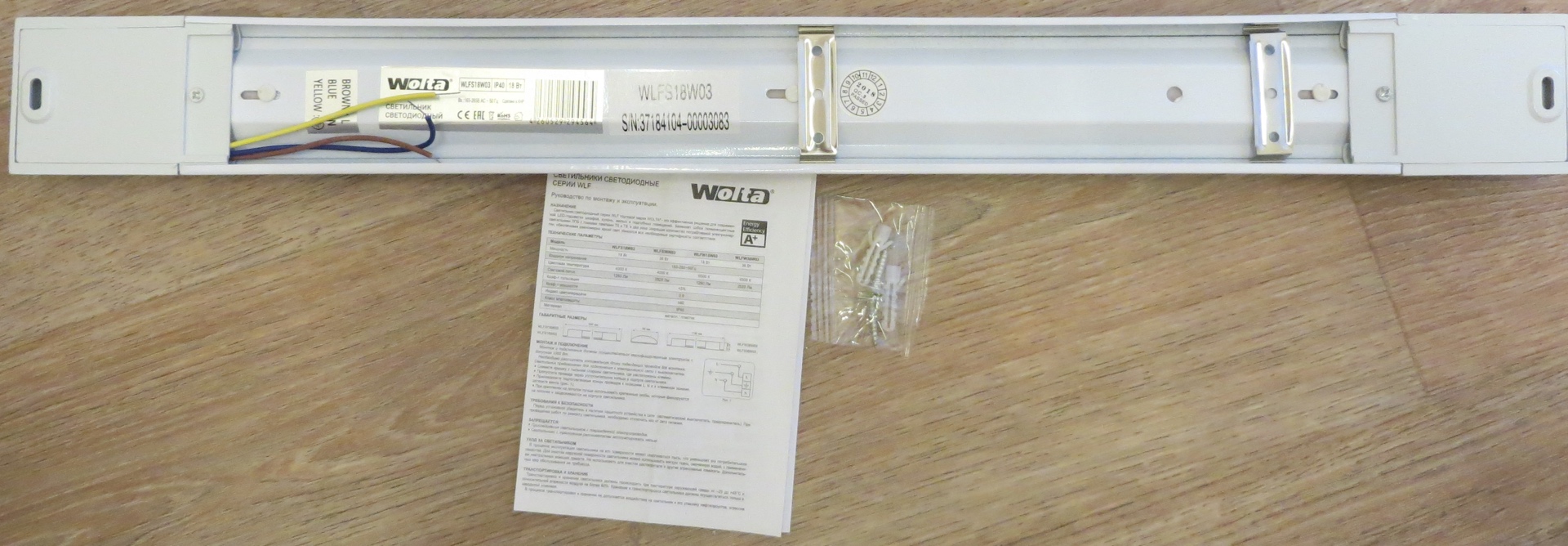

Для данной доработки был куплен LED светильник Wolta WLFS1803. Заявленная мощность составляет 18Вт. Относится к категории сильно бюджетных светильников с низкой надежности.

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803

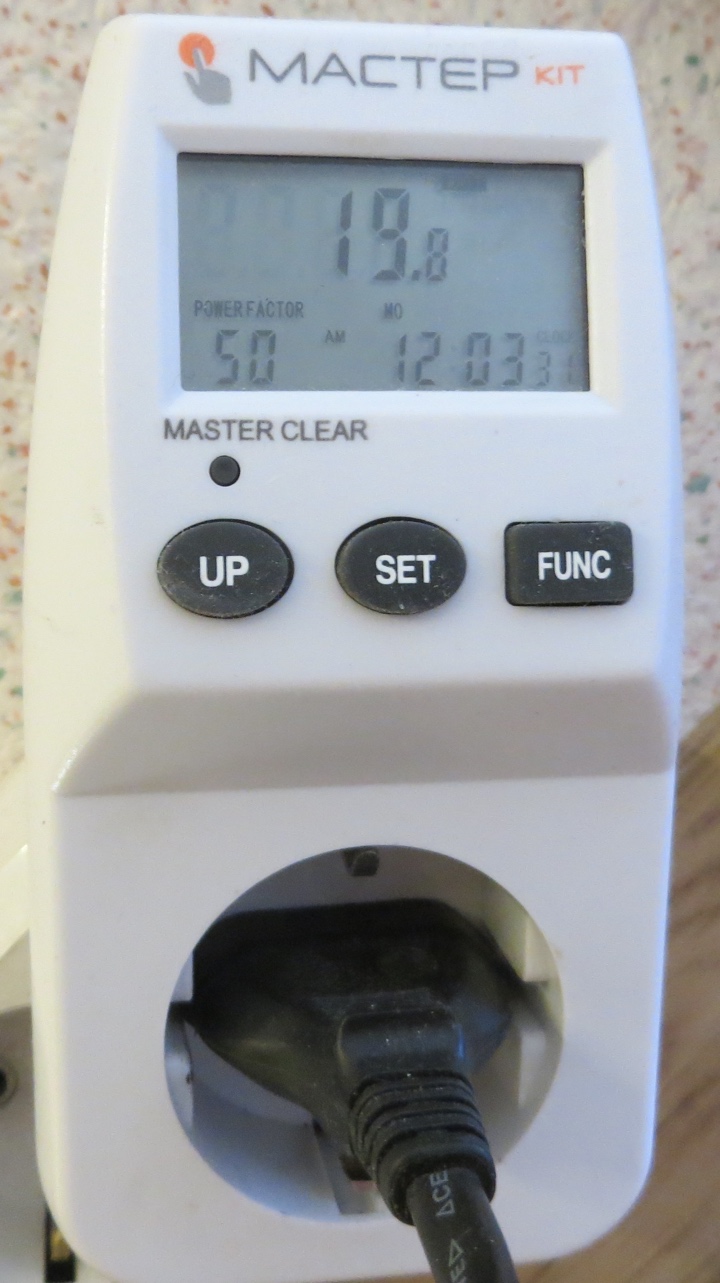

Энергопотребление от сети светильника составляет 19.8 что полностью соответствует заявленной мощности.

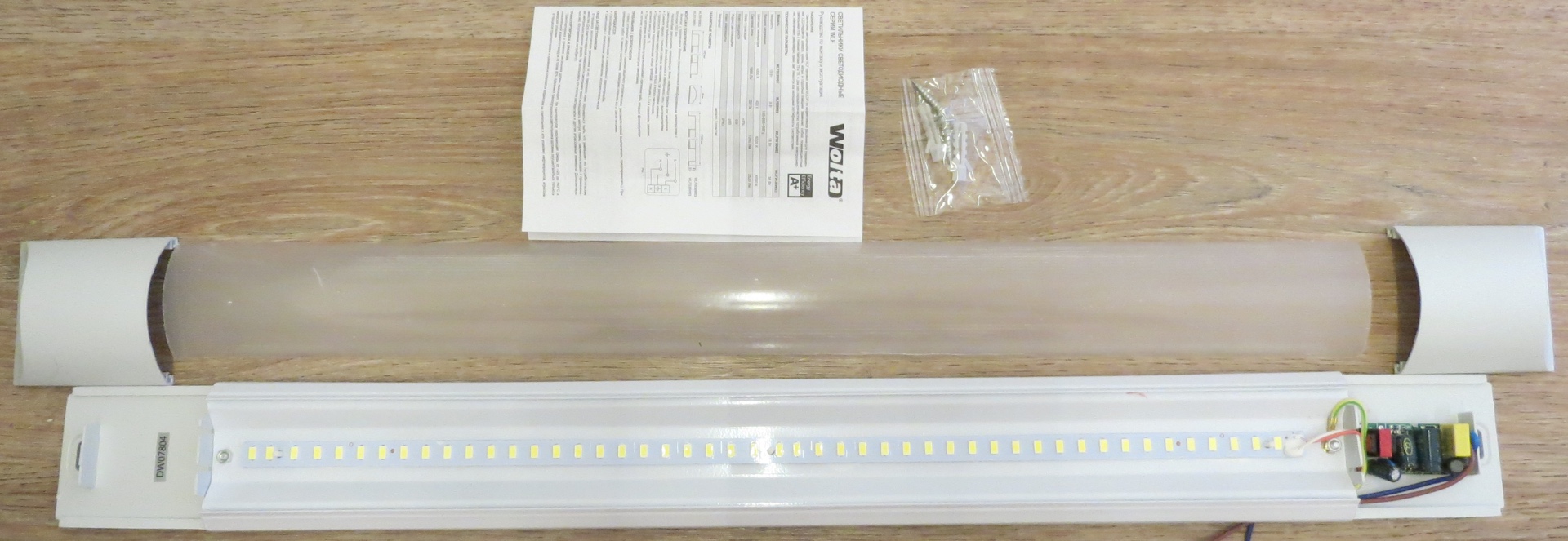

Количество светодиодов 48 штук.  Соединены по 2 светодиода параллельно и 24 соединений последовательно. С драйвера под нагрузкой выходит 76В и соответственно на каждый светодиод подается 3.16 вольт.

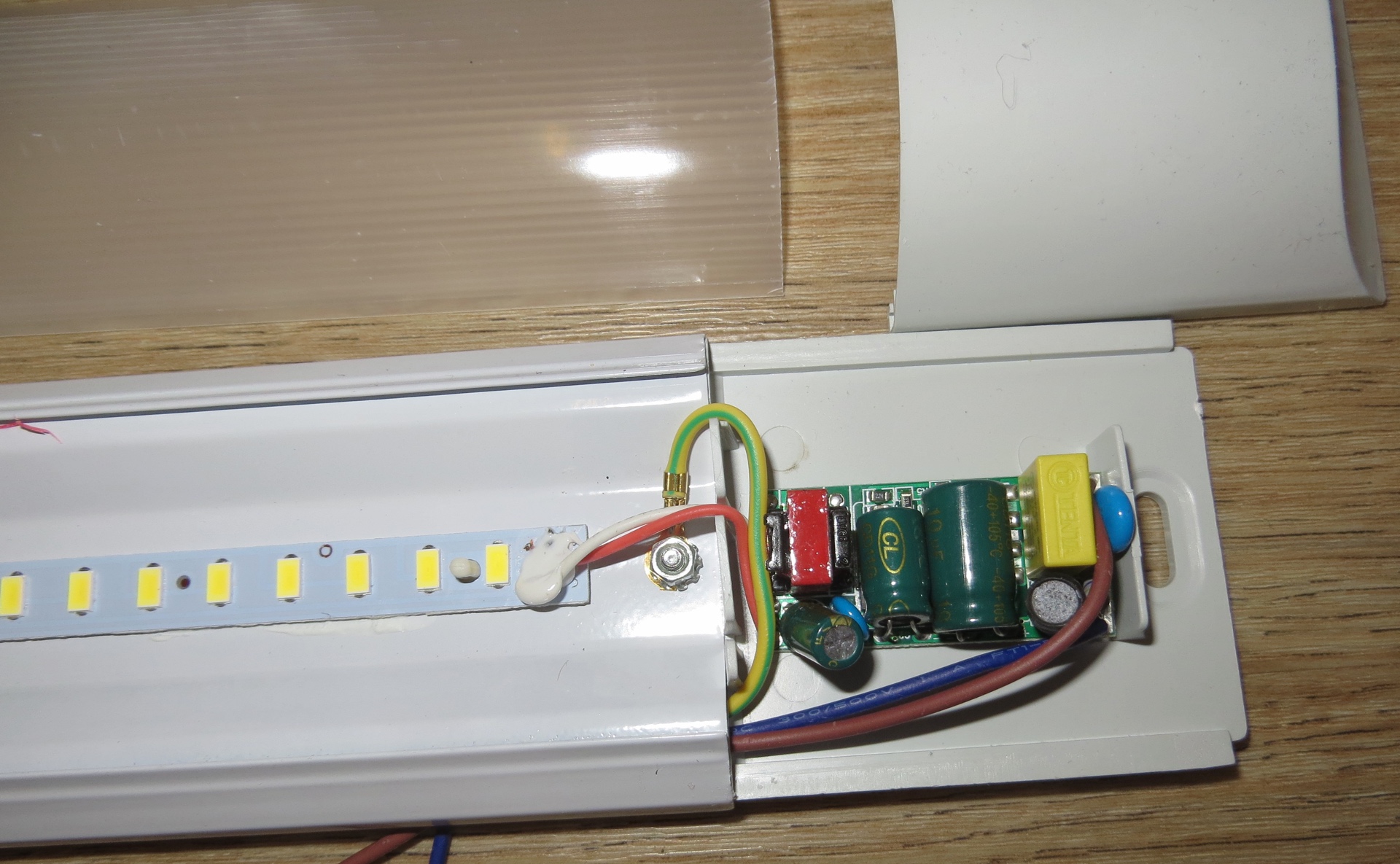

Охлаждение светодиодов слабое. Светильники такой мощности с таким охлаждением не смогут проработать дольше гарантийного периода (что и является целью производителя). Для того чтобы увеличить ресурс и удобство использования будет уменьшена мощность LED светильника до 10Вт и заменен провод на более длинный с включателем.

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803

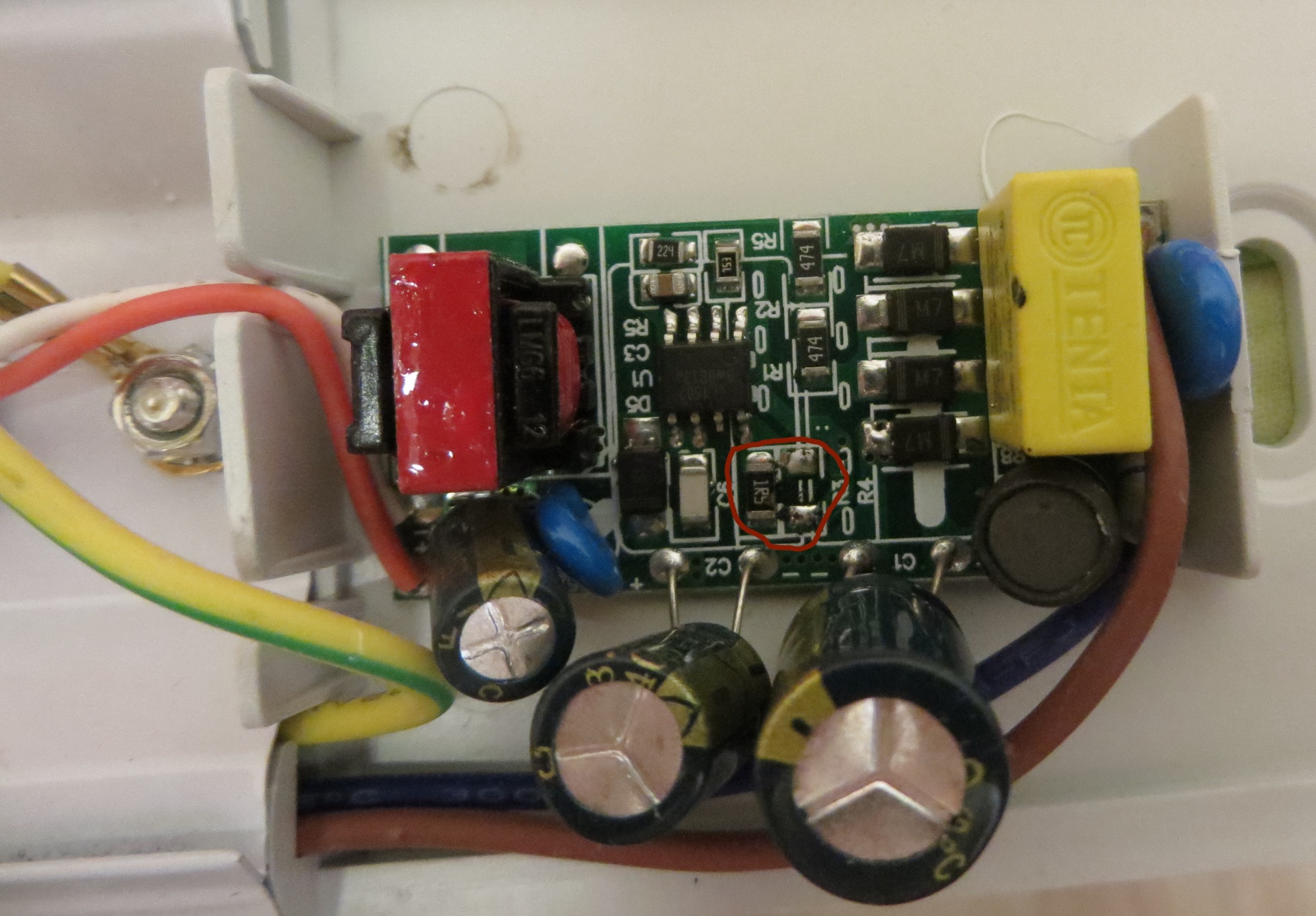

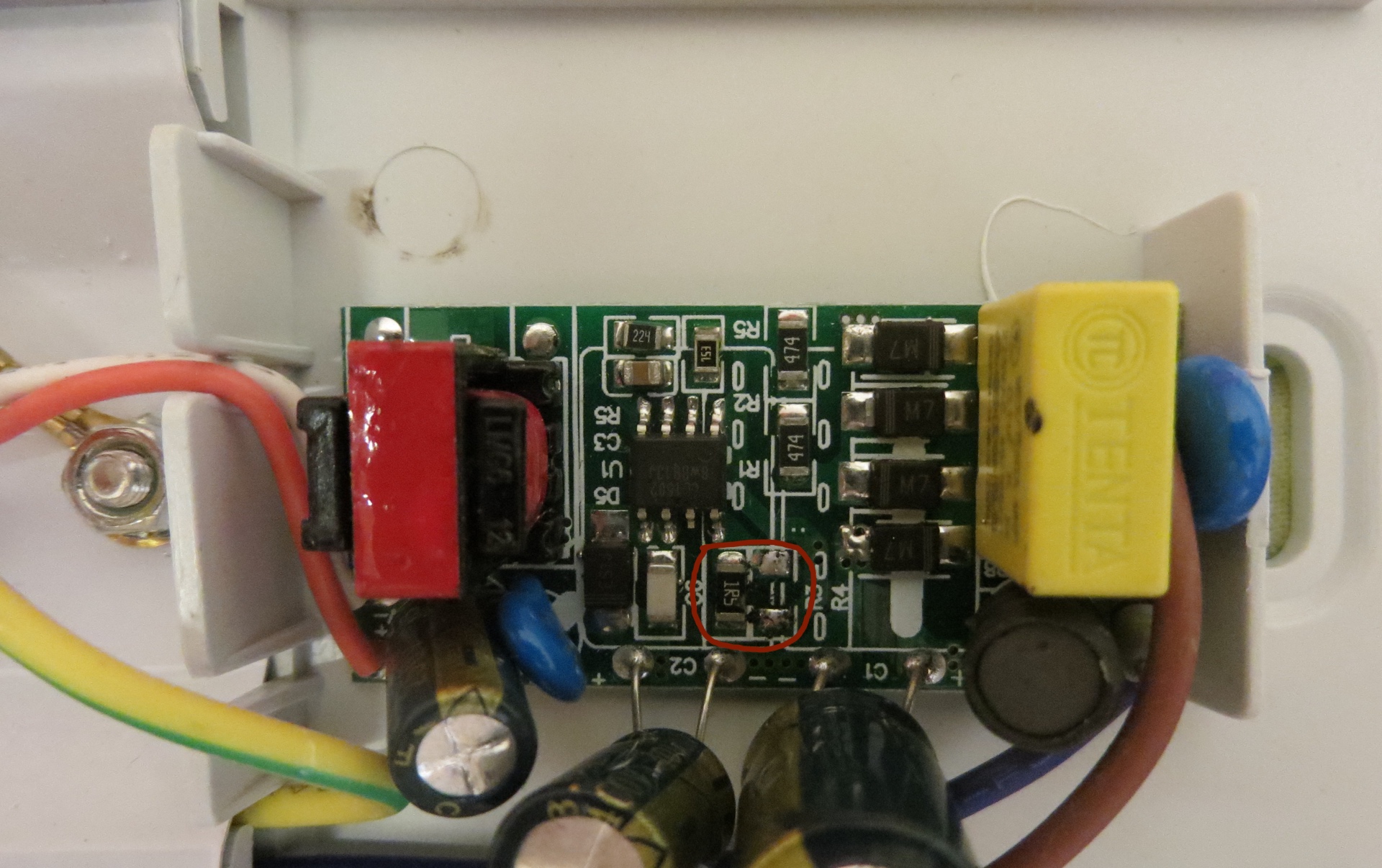

В обведенном места драйвера питания светильника расположены регулировочные резисторы стабилизатора тока. Они соединены параллельно и для того чтобы уменьшить мощность светильника был отпаян один из них.

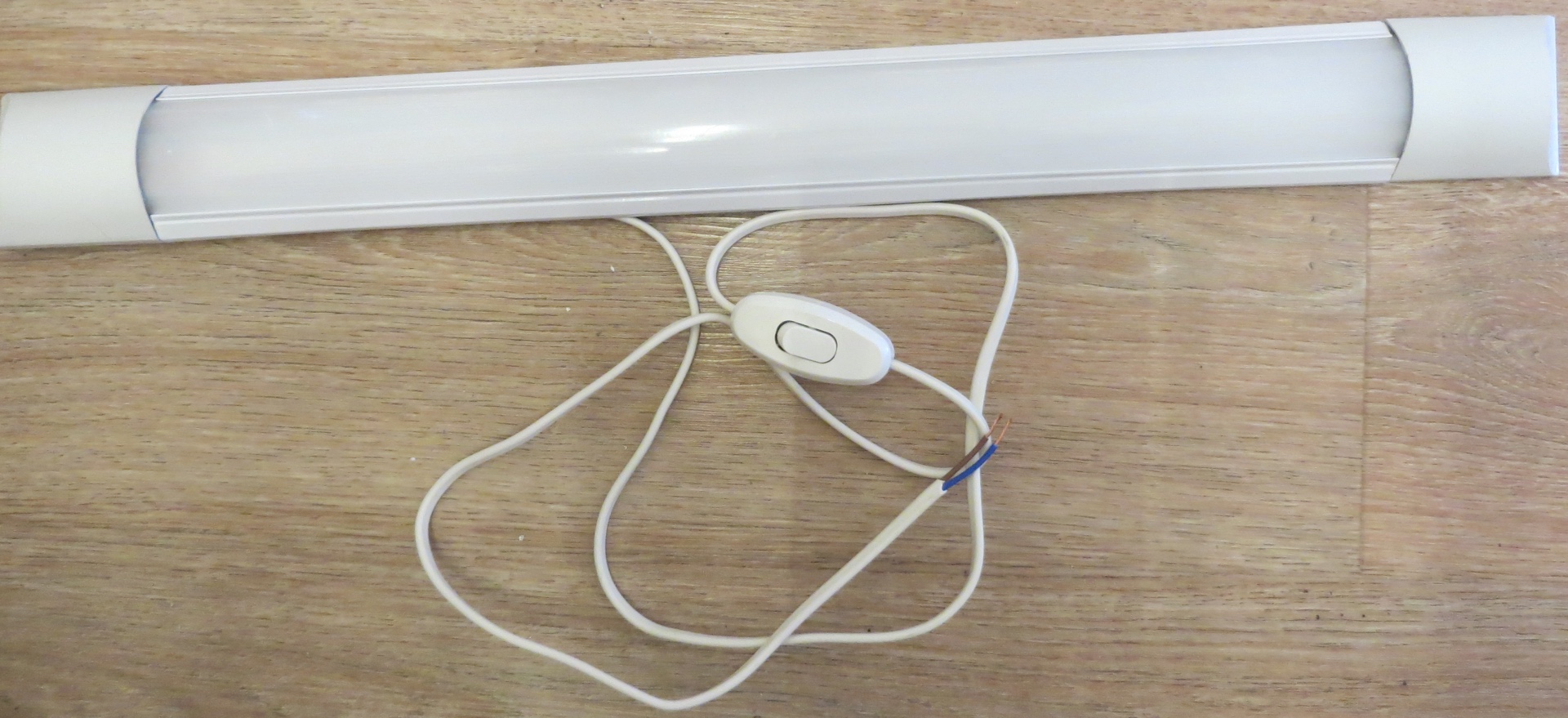

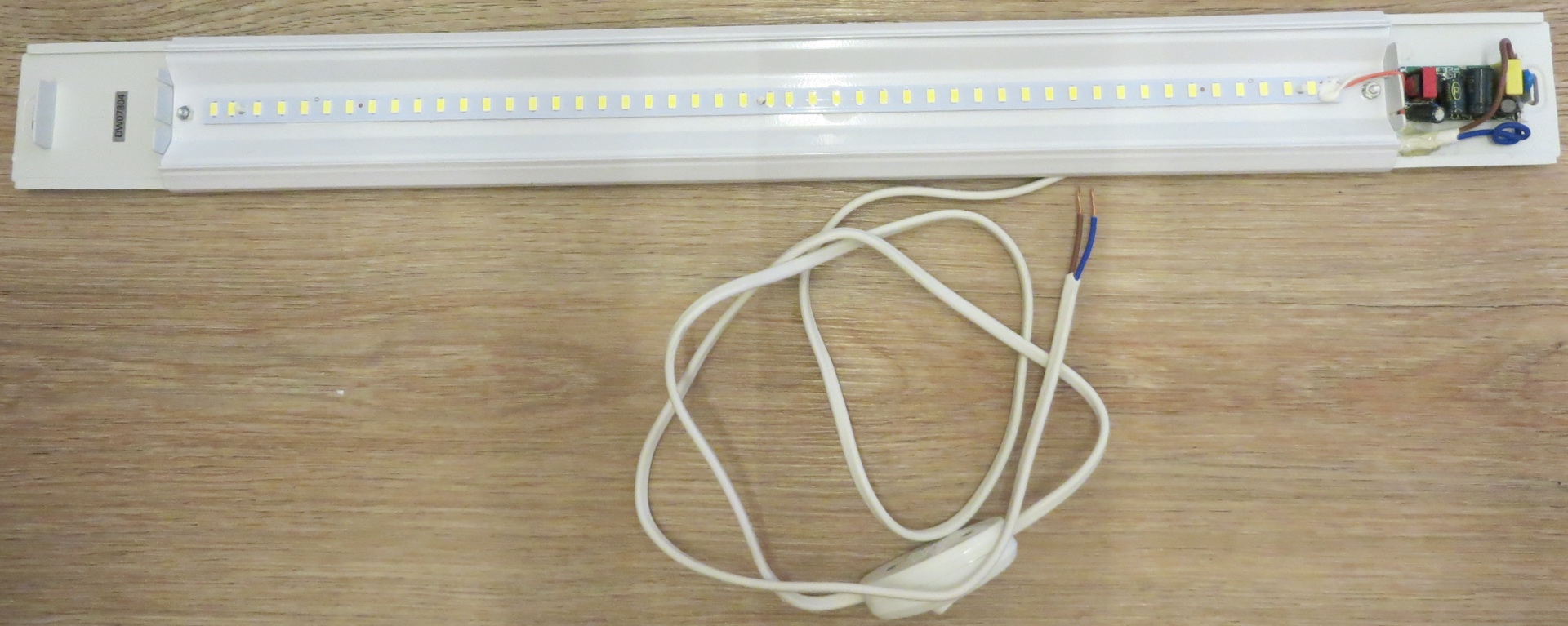

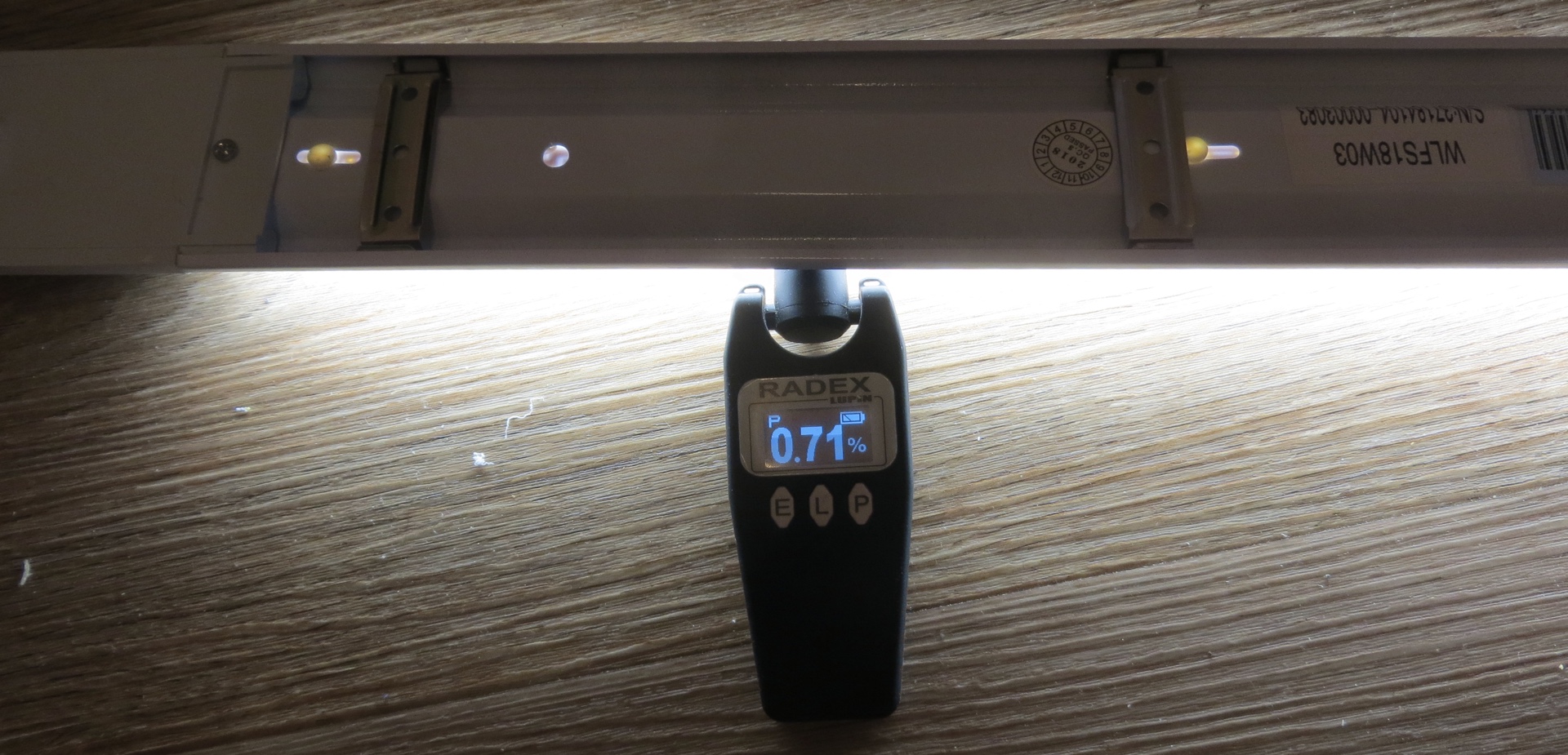

После данной операции мощность LED светильника Wolta WLFS1803 уменьшилась и стала равна 10Вт. Далее был припаян новый провод питания с выключателем и проверен уровень пульсации.

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803

WoltaWLFS1803
