Видеокарта с AliExpress. Разборка и обслуживание.
Прошло уже некоторое время, и нашлось время разобрать видеокарту для осмотра внутреннего мира и замены «штукатурки для радиатора» на что-то поприличнее.
Система охлаждения

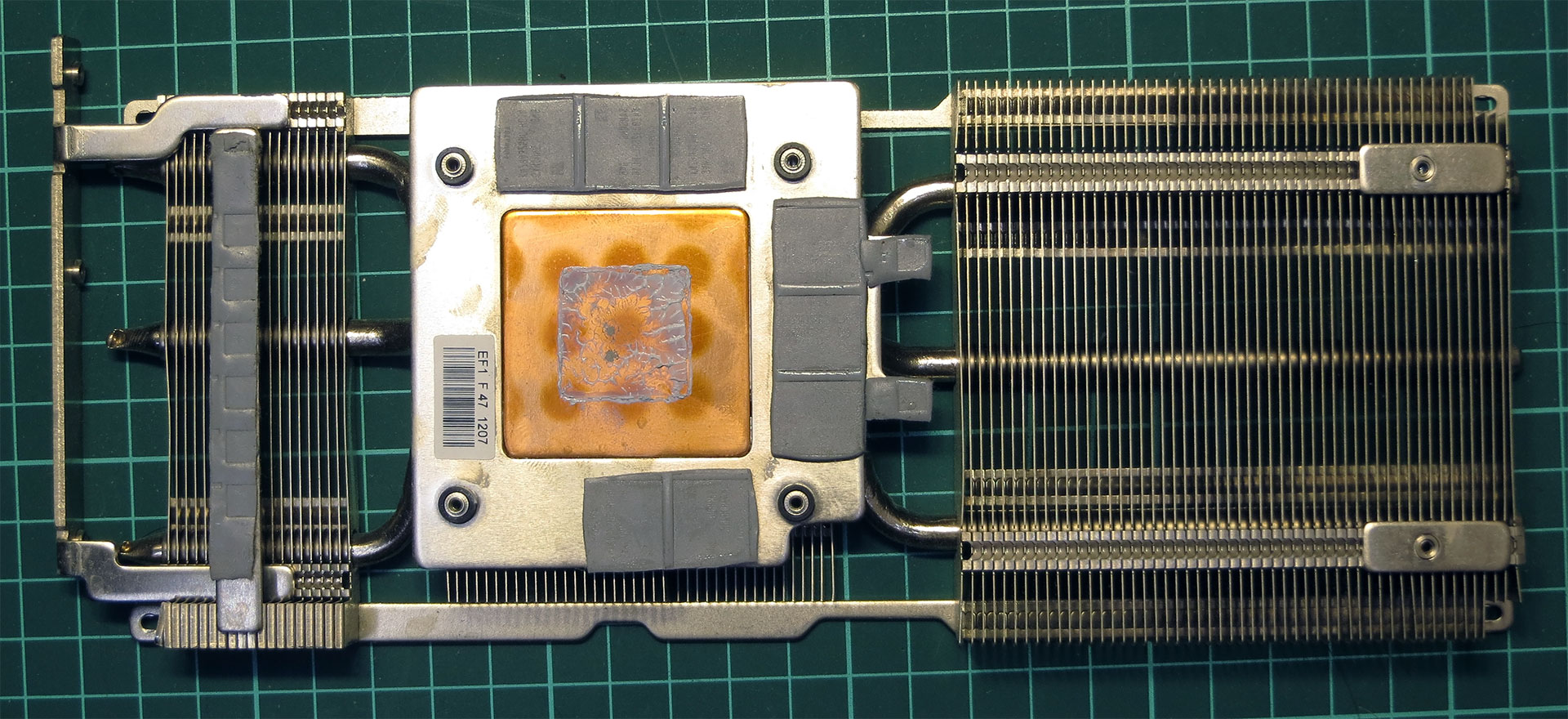

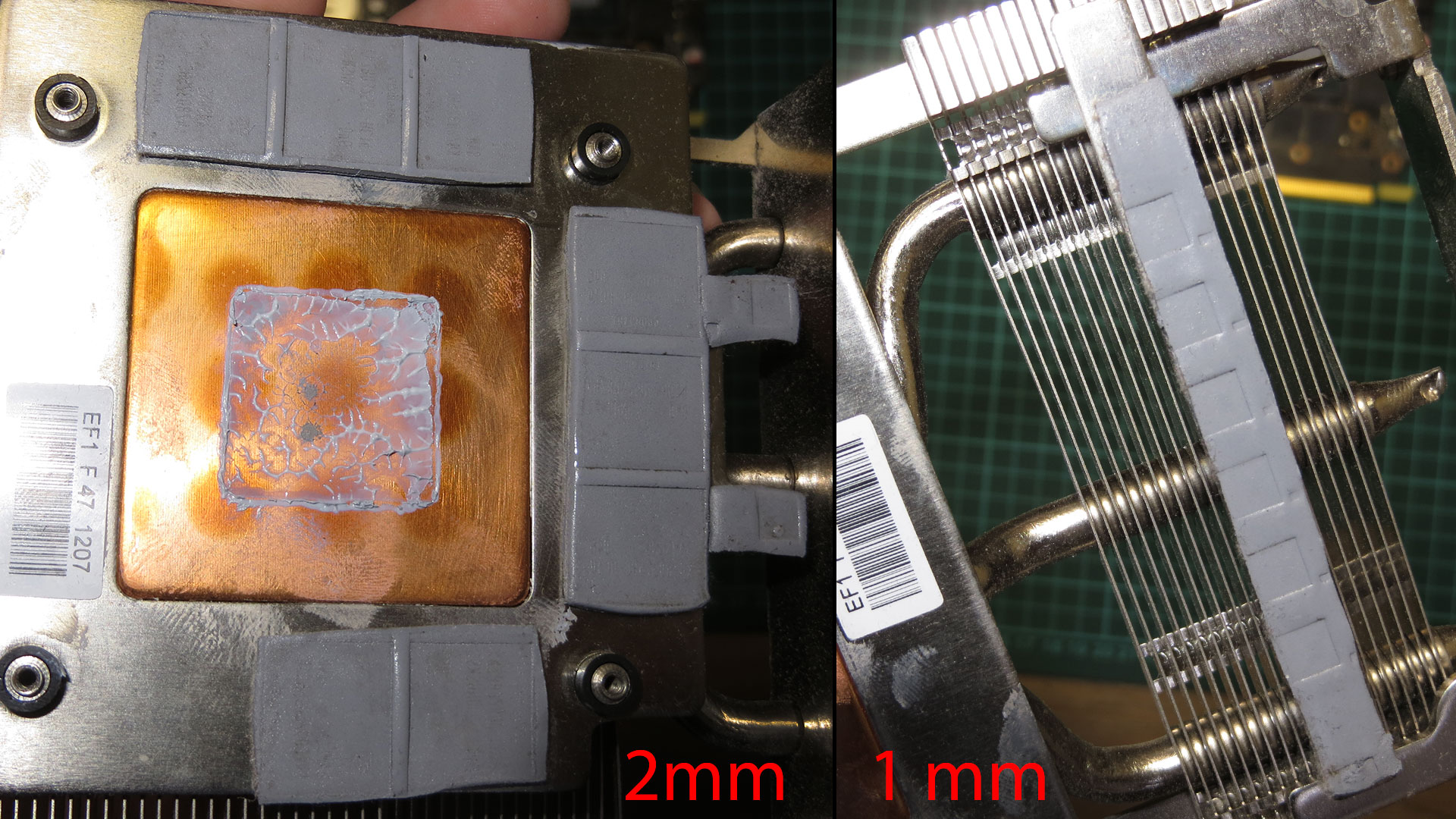

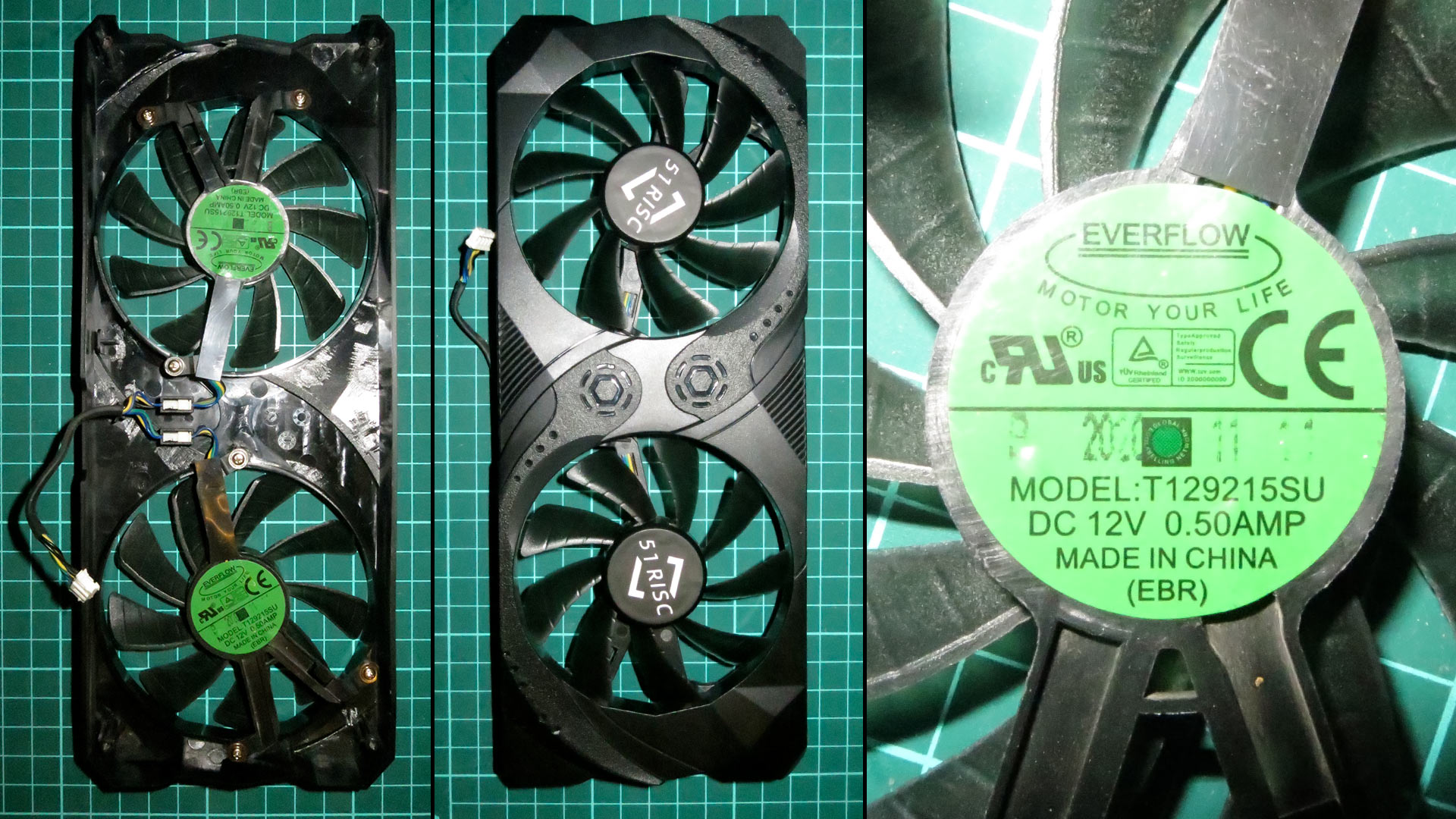

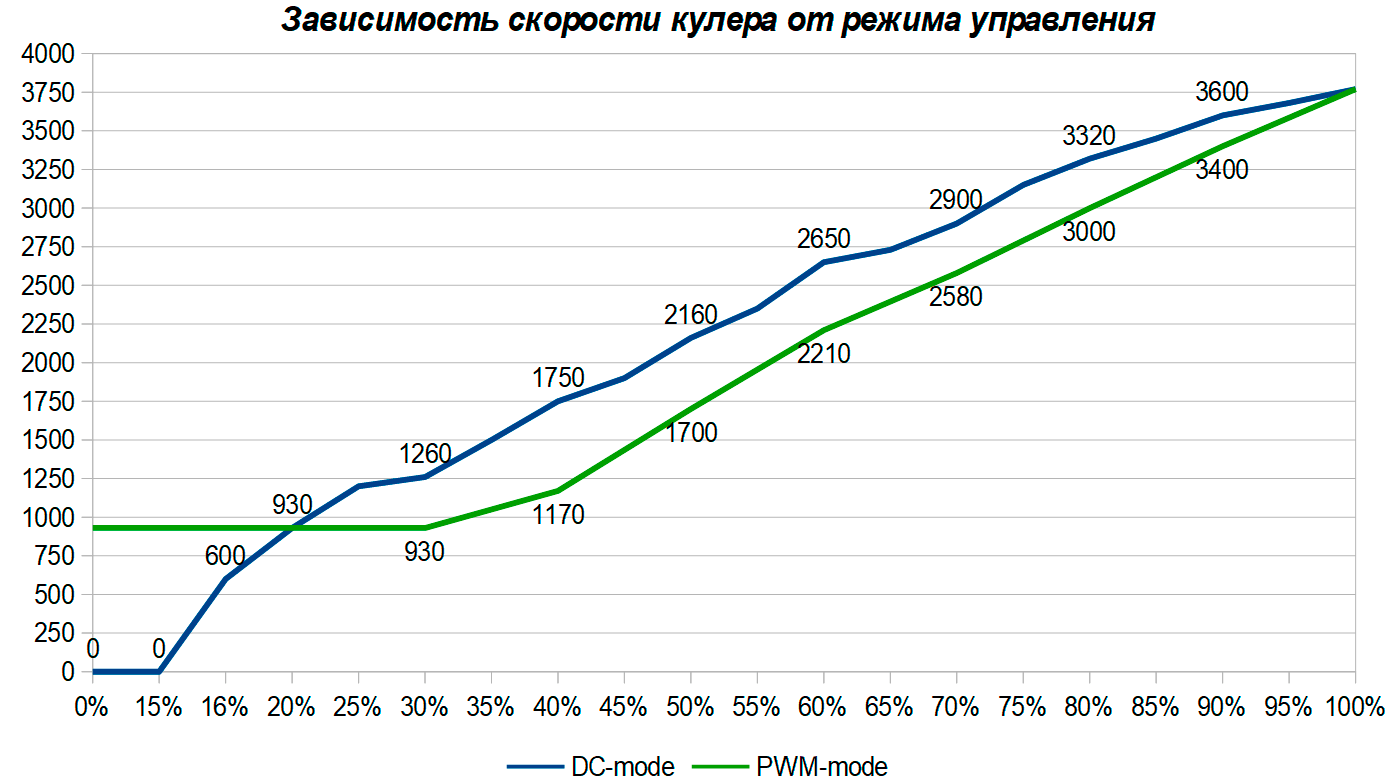

Основой системы охлаждения является никелированный трехсекционный радиатор с 3-мя тепловыми трубками подведенными к теплосъёмнику с медным сердечником для охлаждения GPU и, микросхем памяти охлаждаемых через 2мм термопрокладки. Для цепей питания VRM ГПУ, охлаждаемых через 1мм термопрокладки, имеется своя небольшая подошва на этом же радиаторе. Оборотная сторона видеокарты закрыта защитной металлической пластиной с электроизолирующим покрытием. За активное охлаждение отвечают вентиляторы T129215SU производства EVERFLOW со скоростью вращения 1000 - 3500 об/мин (реальный диапазон чуть больше). Тахометр не работает, потому управлять вентиляторами со стороны видеокарты невозможно. При подключений кулеров к материнской плате появляется возможность ими управлять. Если материнская плата позволяет, лучше отдавать предпочтение управлению напряжением, нежели ШИМ сигналом. В этом случае вертушки останавливаются при 0%, способны поддерживать обороты при 15% и раскручиваются с нуля при 16% скорости. Если использовать управление ШИМ сигналом, то минимальное состояние 30%, а соотношение управляющего сигнала к скорости более линейно.
Печатная плата
На плате установлены:
- ГПУ без защиты от майнинга NVIDIA GA104-200-A1 произведенный в 51 неделю (14-20 декабря) 2020г
- Восемь чипов GDDR6 видеопамяти Samsung K4Z80325BC-HC14 произведенные в 46 неделю (9-15 ноября) 2020г. На всех чипах памяти одинаковый номер партий: G6U0910T, и отличаются только степенью прожарки
- Шесть транзисторных сборок DrMOS Alpha & Omega AOZ5311NQI для питания ГПУ
- Два N-канальных MOSFET Sinopower SM7340EHKP для питания памяти
- ШИМ-контроллер uPI Semiconductor uP9512R для управления схемой питания и расположенный на оборотной стороне платы
- ШИМ-контроллер uPI Semiconductor uP1666Q для управления двухфазной схемой питания микросхем памяти и расположенный на оборотной стороне платы
- два ШИМ-контроллера GS9216 для генераций 1В и 1.8Вольт
- FLASH память IS25WP080D для хранения BIOS
На плате есть место для восьми фаз питания ГПУ, шесть из которых распаяны. Видеочип имеет скол в нижнем правом углу, прожар памяти заметнее на чипах расположенных в правом краю рядом с цепями питания памяти. Плата почти полностью повторяет таковую у, например Inno3D RTX 3060Ti Twin X2 OC 8G.

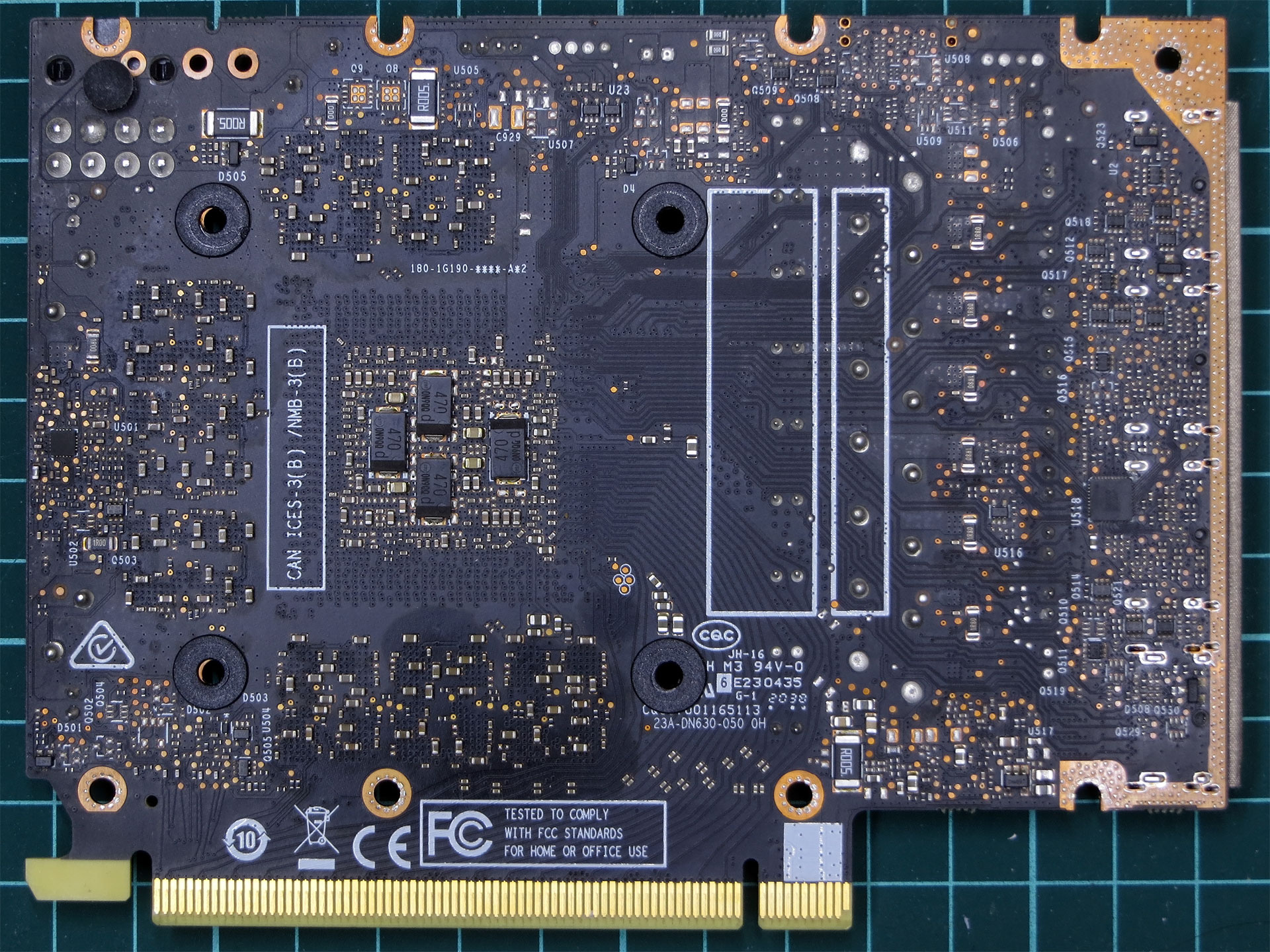

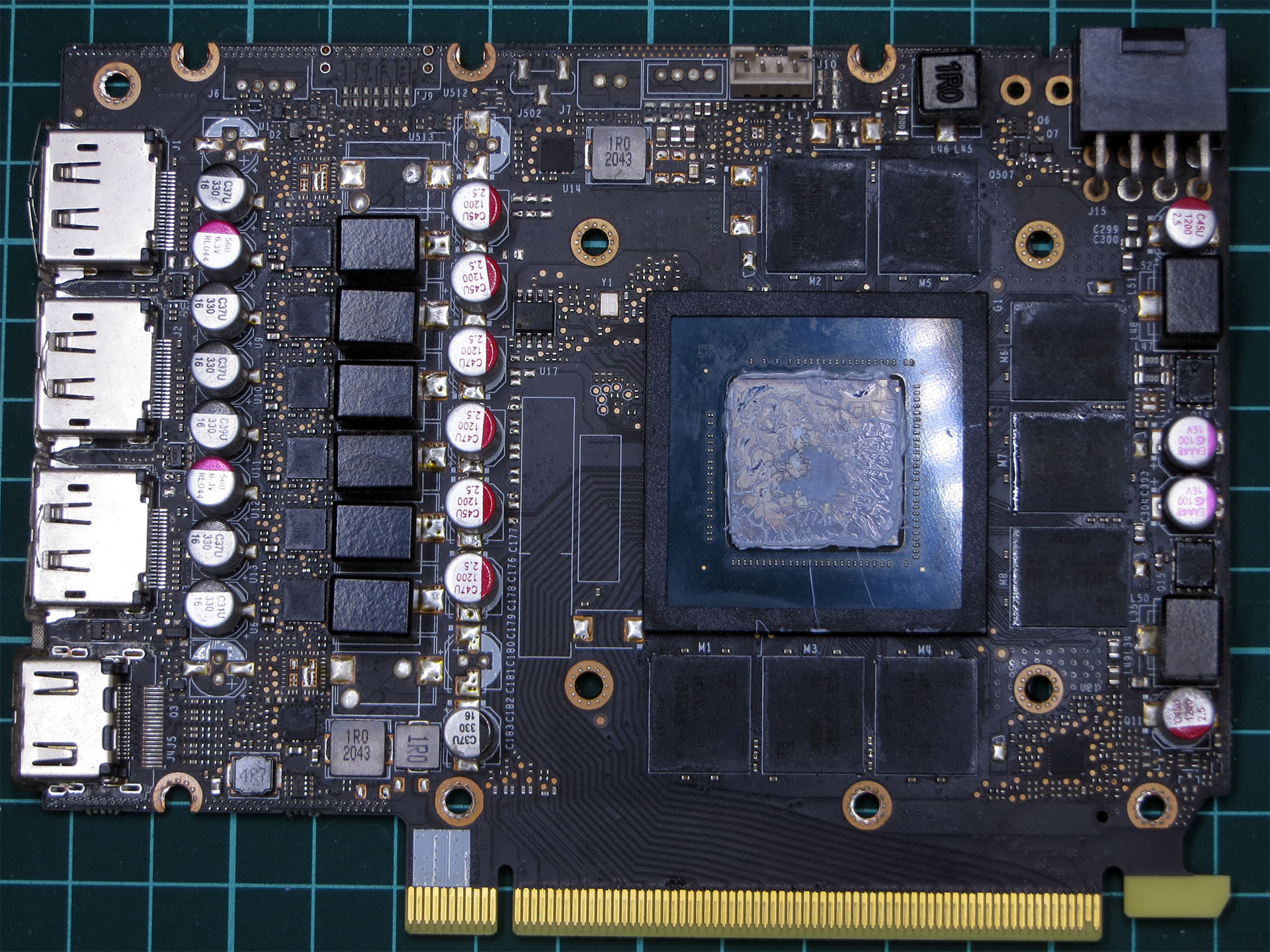

Печатная плата 51RISC RTX3060Ti 8G. Вид спереди и сзади

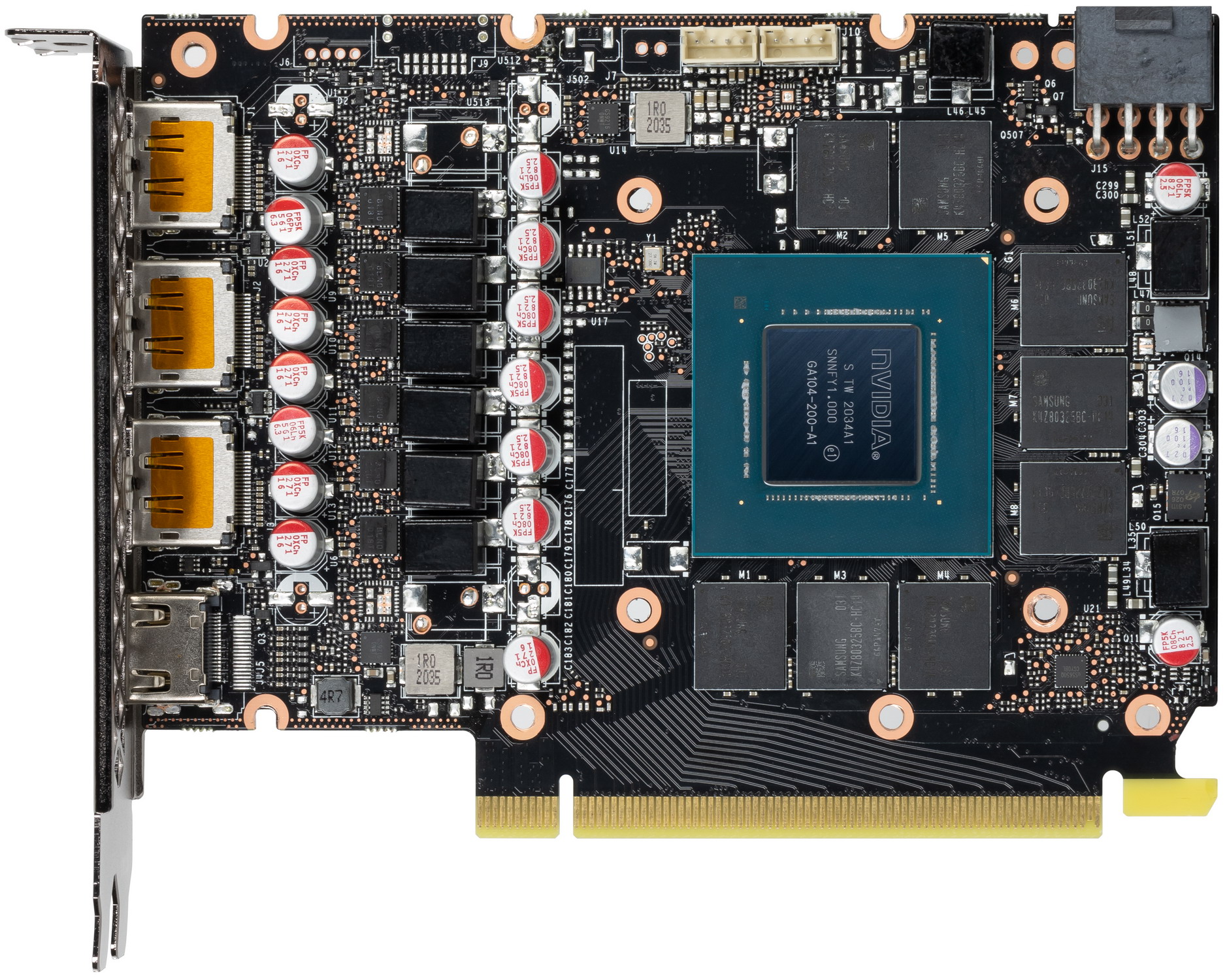

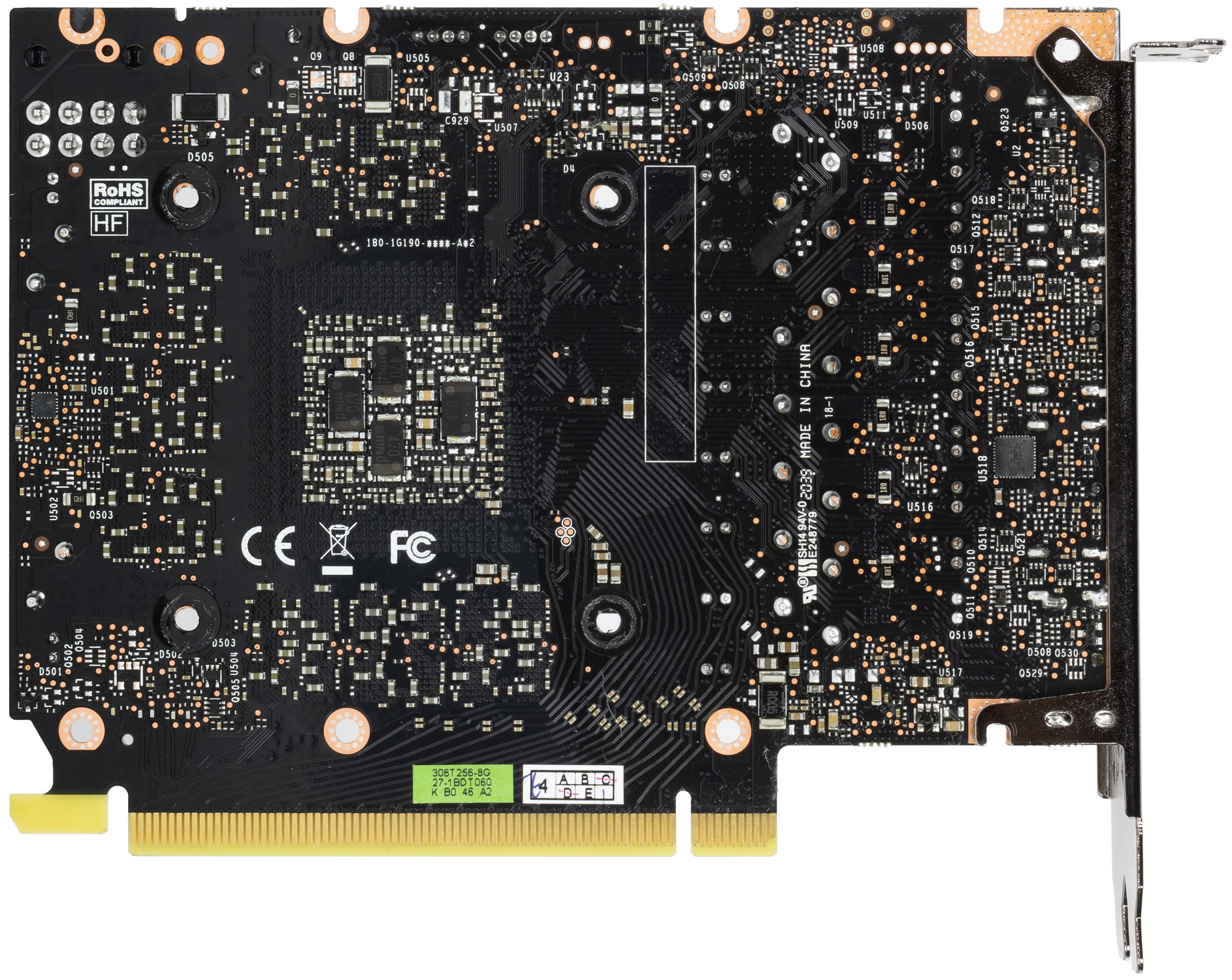

Печатная плата Inno3D RTX 3060Ti Twin X2 OC 8G. Вид спереди и сзади

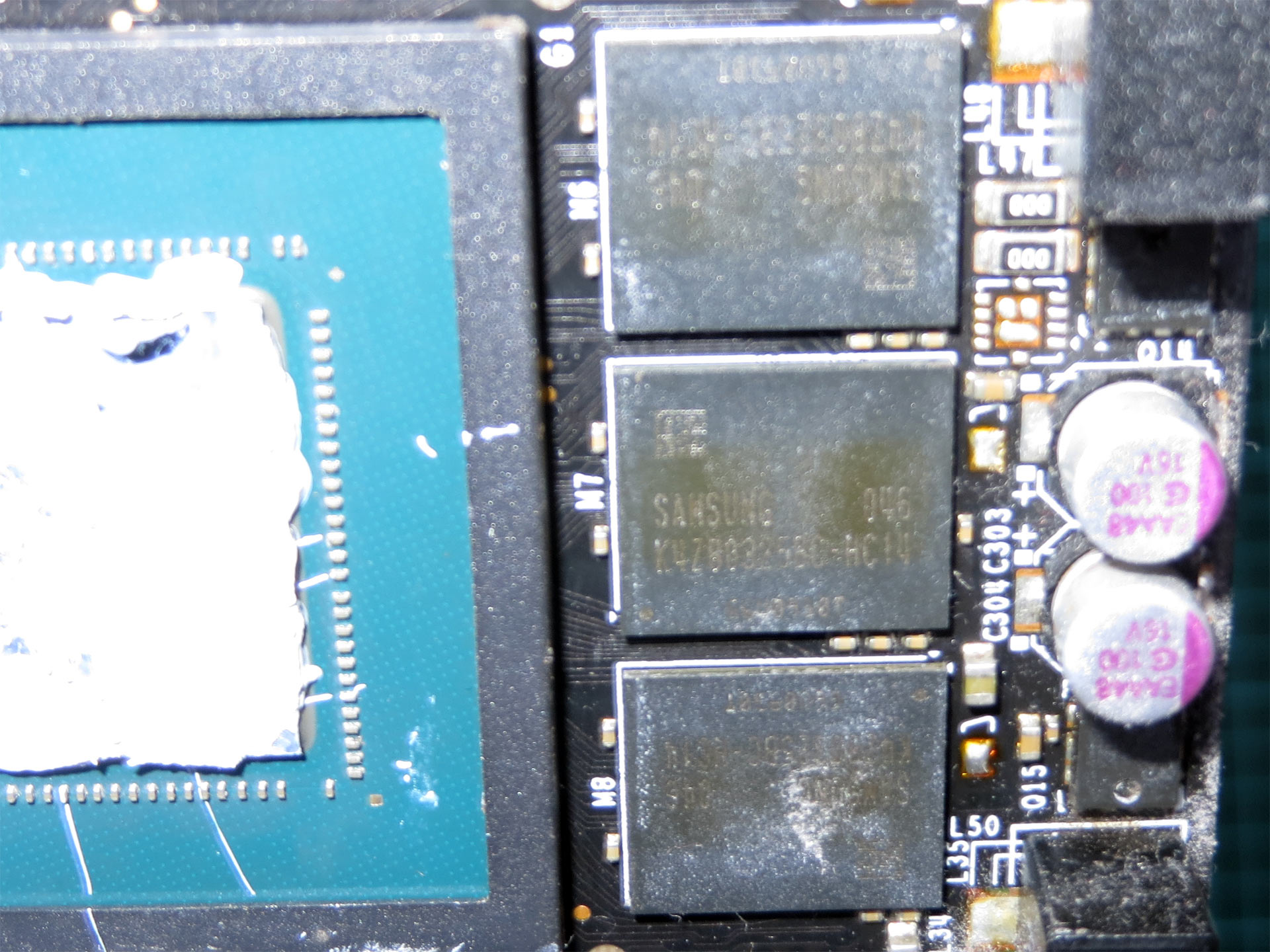

Прожаренная память

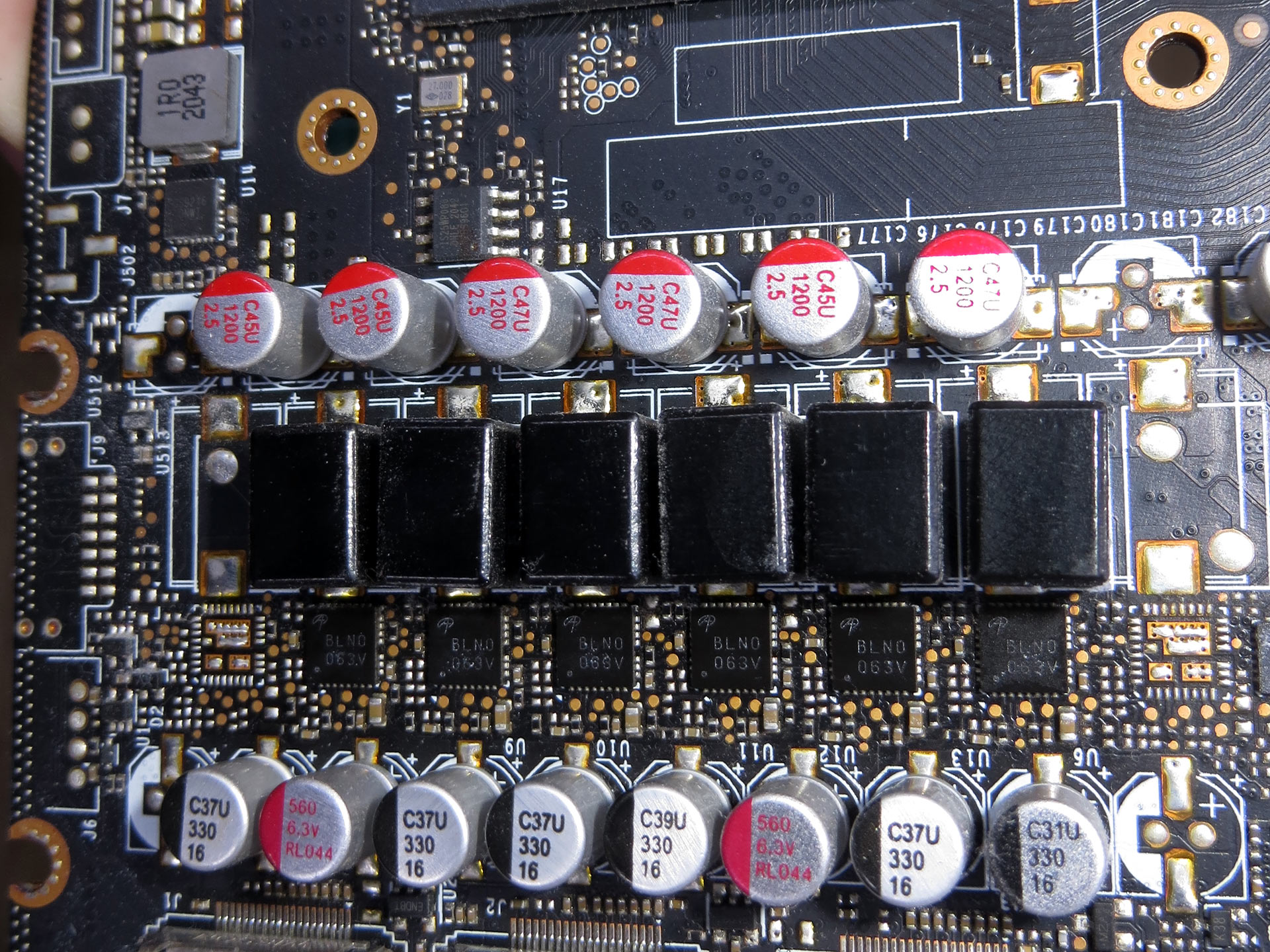

Фазы питания ГПУ

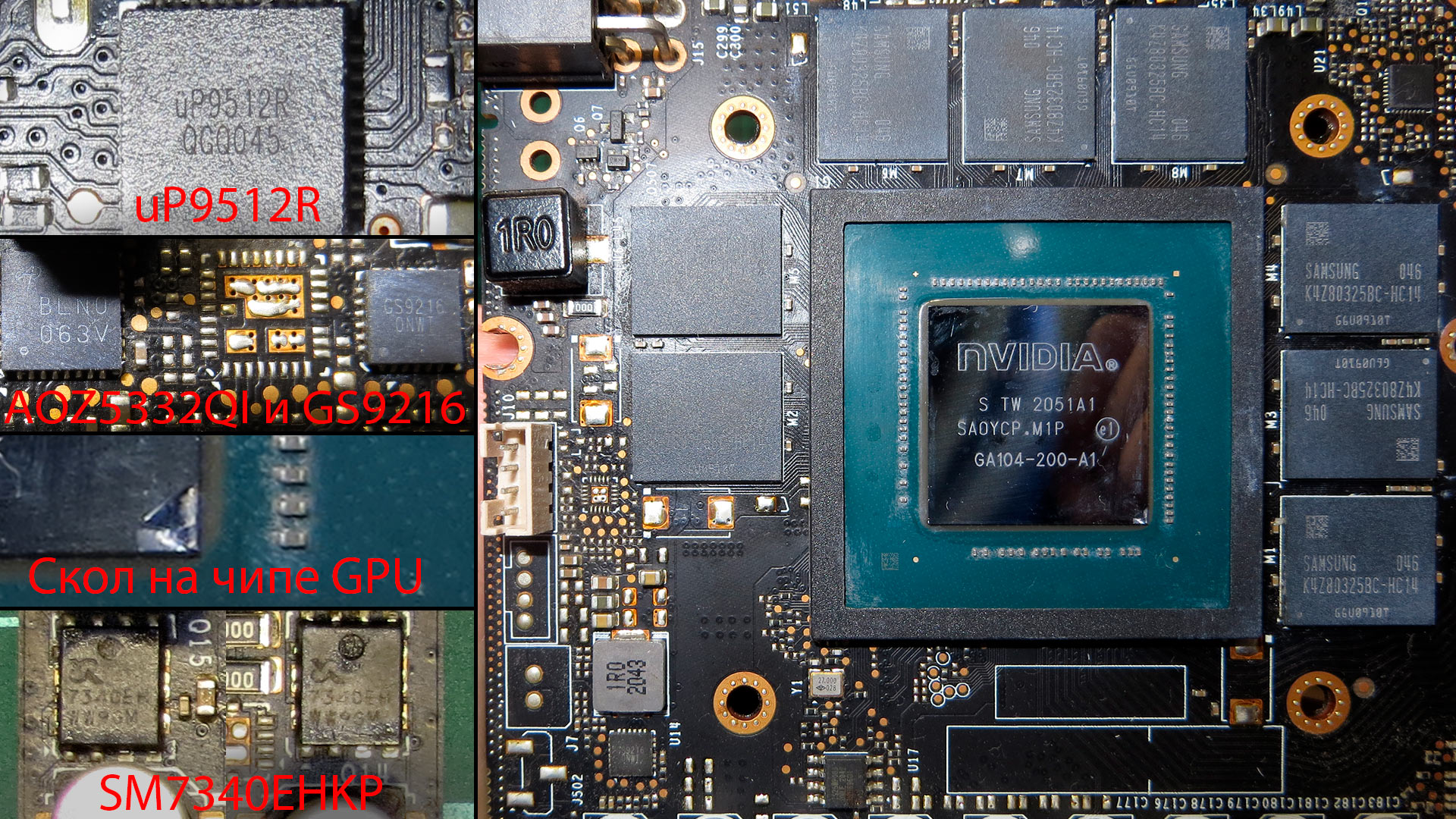

Основные компоненты платы
Обслуживание и модернизация

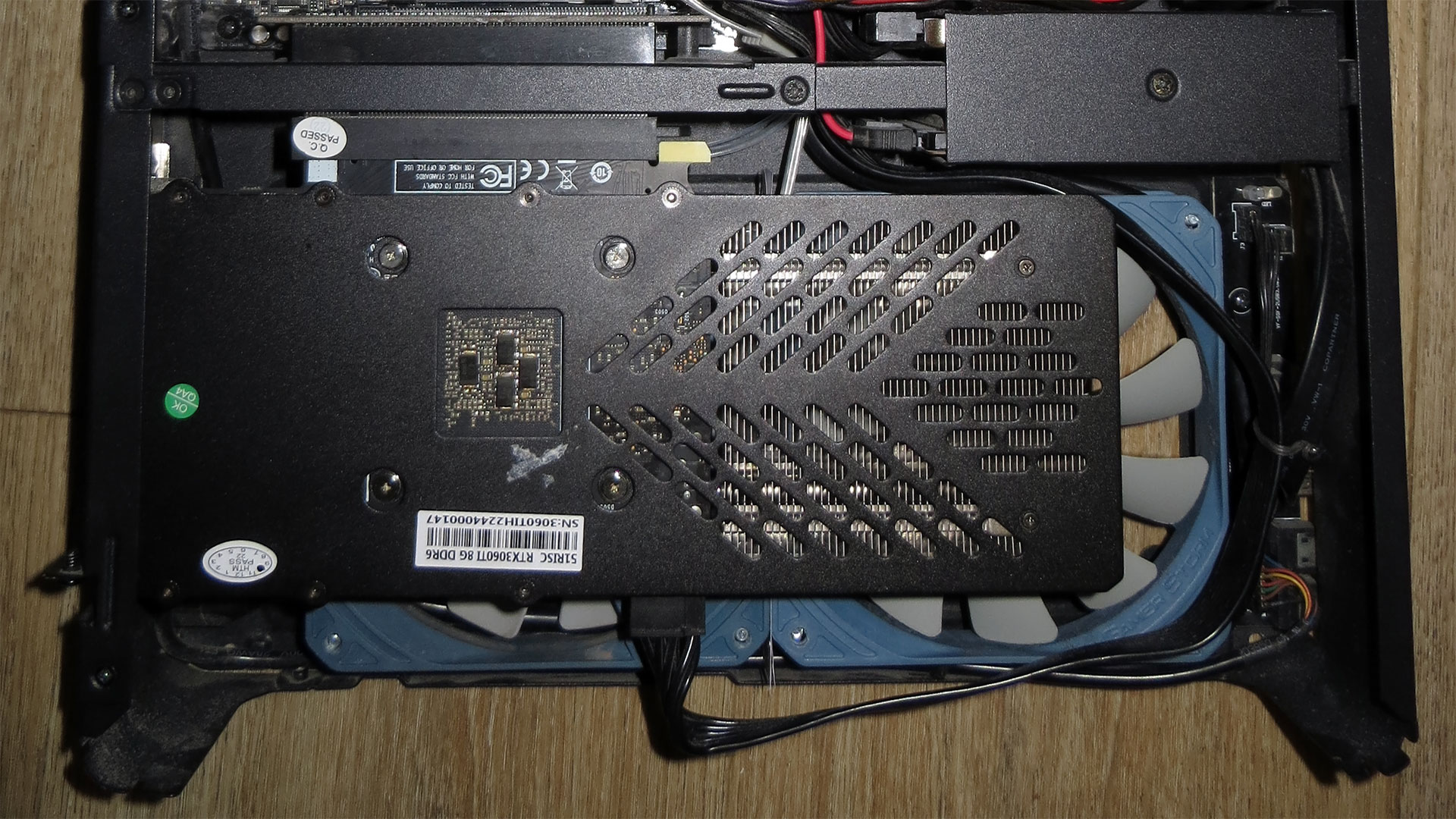

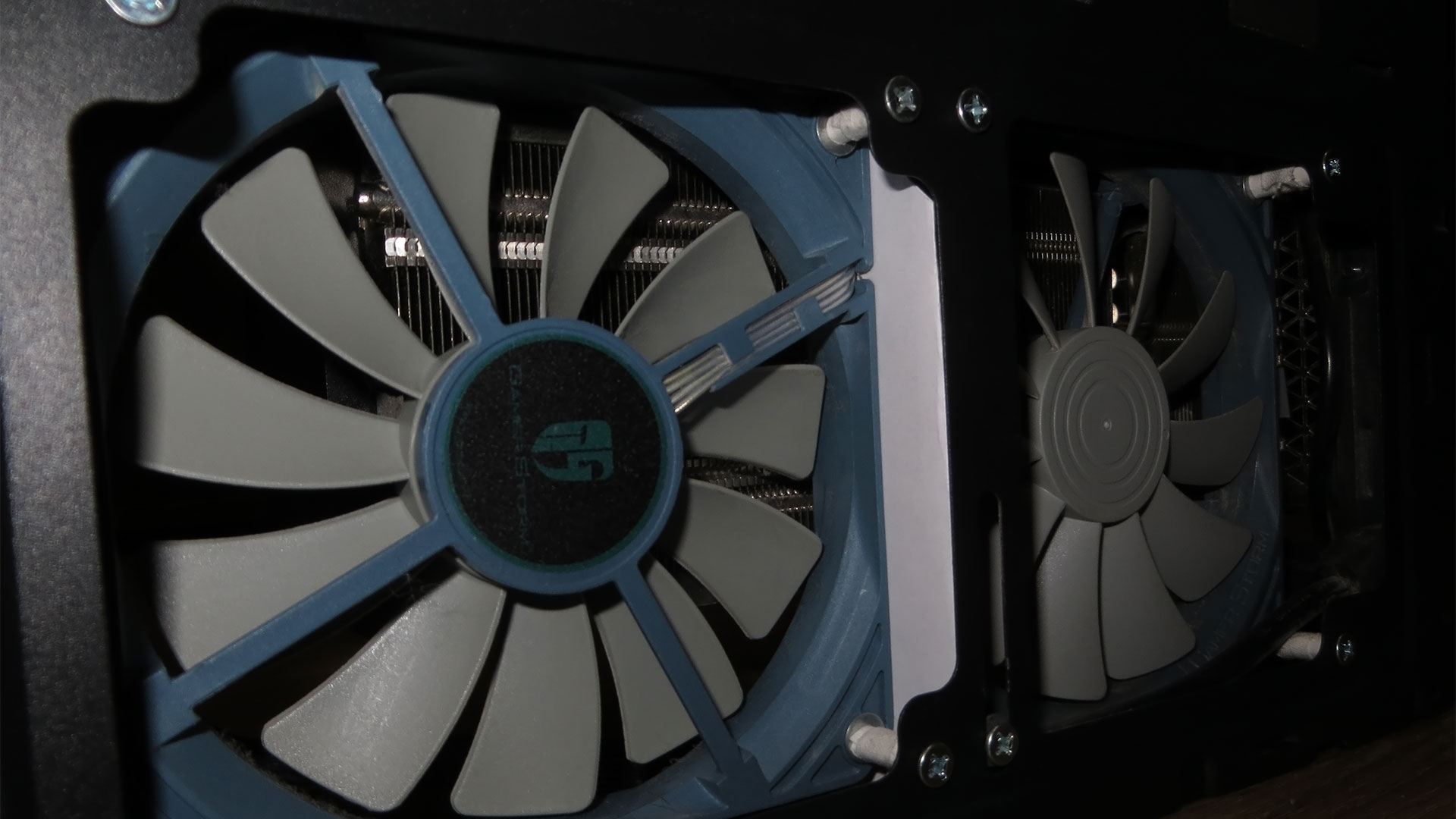

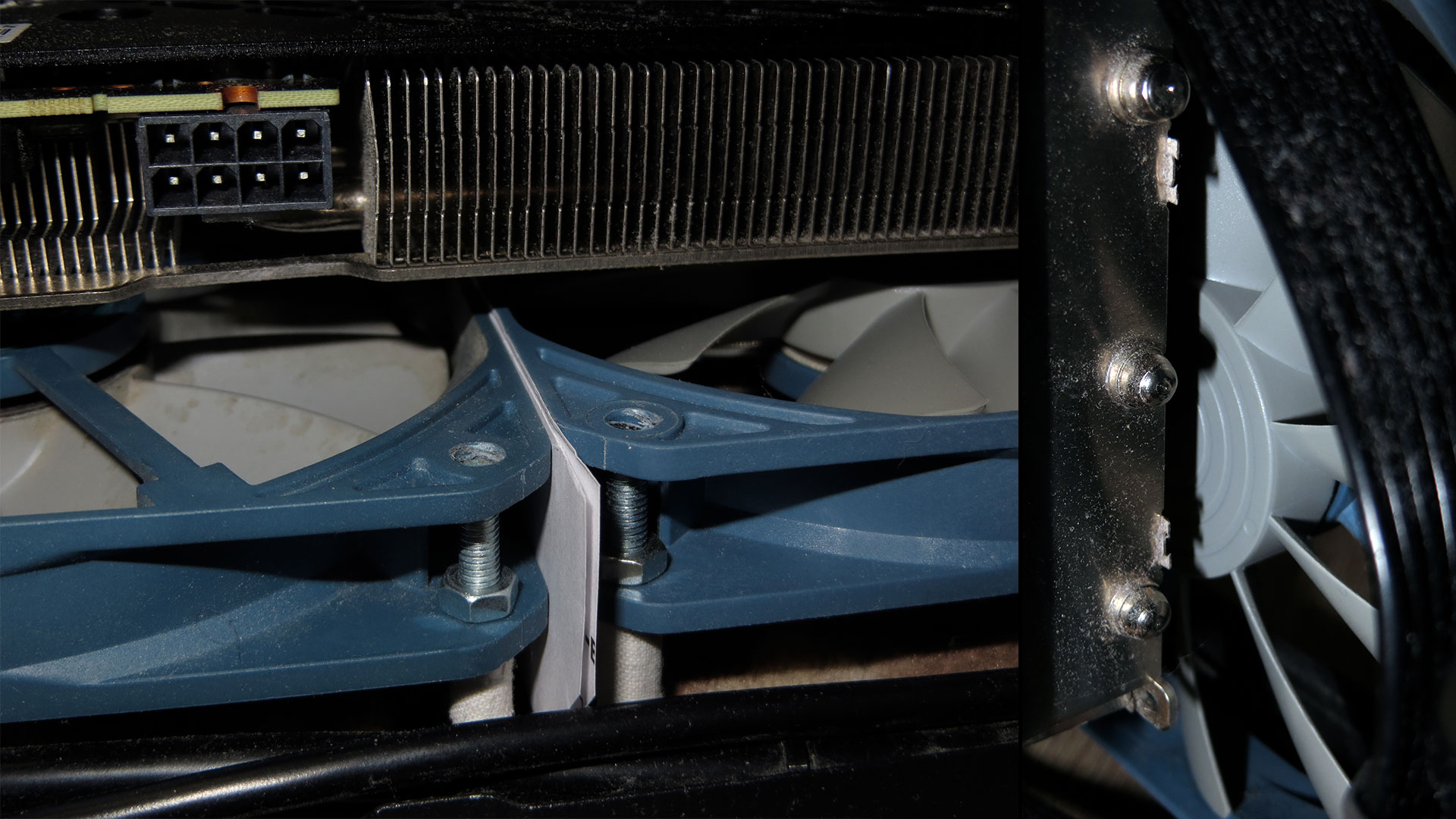

Спустя неделю после начала эксплуатации был снят штатный кожух с 88мм вентиляторами, а охлаждение осуществлялось двумя 120мм кулерами закрепленными в компьютерном корпусе. Из-за особенности установки видеокарты в корпус Fractal Design Node 202 — сквозной продув правого радиатора невозможен. Потому, для лучшего охлаждения один вентилятор на вдув направлен на радиаторы охлаждающие VRM и ГПУ с памятью, а другой выдувает отработанный горячий воздух за пределы корпуса.
Перед разборкой видеокарты было произведено 3-х часовое тестирование системы охлаждения со штатной термопастой при ограничении теплопакета до 180Вт и зафиксированной скорости вентиляторов 80% для оценки её качества и целесообразности замены на другую. Во время обратной сборки видеокарты была нанесена термопаста ID-COOLING FROST X25 купленная в ДНС и проведено такое же тестирование. Во обоих случаях температура помещения около 24°C. Со штатной пастой температура в последние пол-часа тестирования в максимум 84,4°C, хотспот 97,7°C. С новой термопастой температура соответственно в максимум 80,3°C, хотспот 92,8°C, т.е максимальная температура уменьшилась на 4 градуса, максимальный хотспот на 5°C.

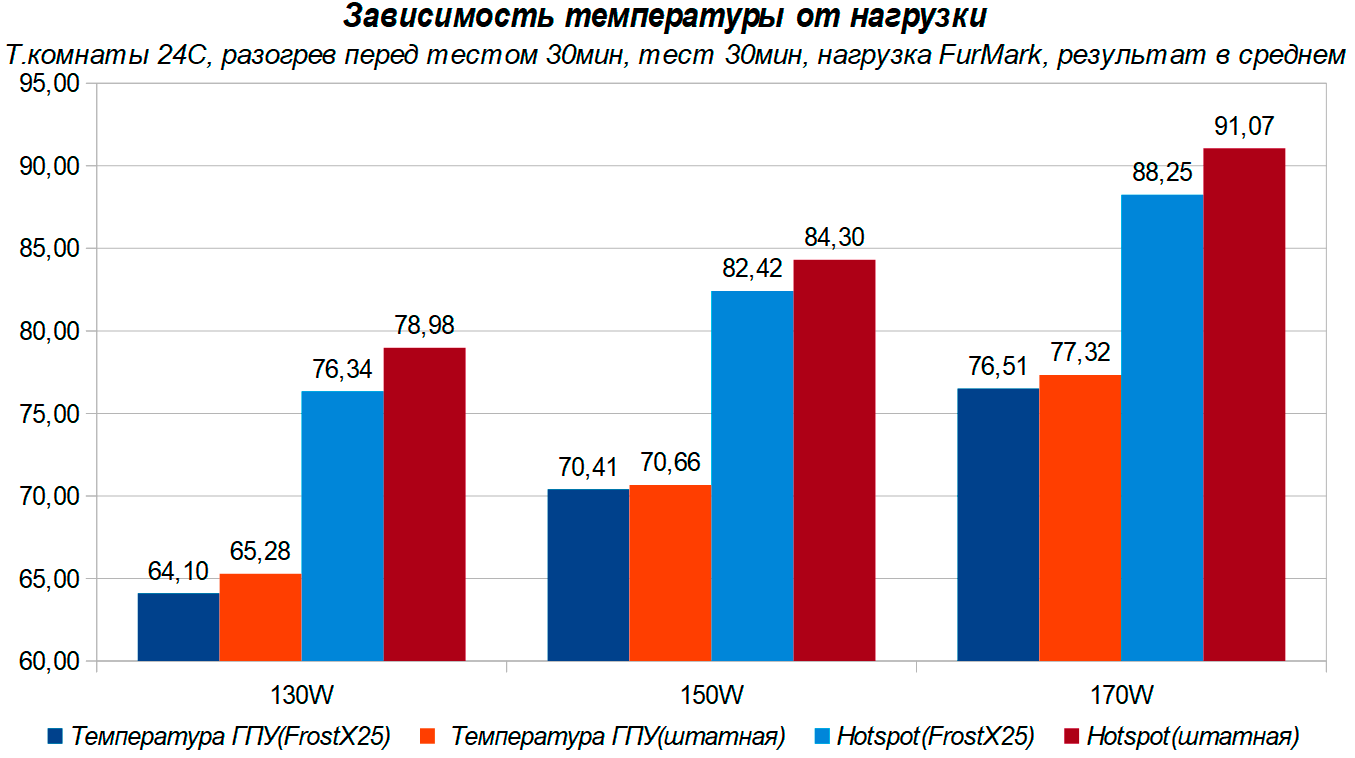

Также, до и после разборки было проведено похожее тестирование по упрощенной схеме на зафиксированной скорости вентиляторов 80% при ограничений теплопакета 130W, 150W, 170W с тестами по 30 минут.
Вывод
Покупая подобную видеокарту стоит учитывать что вы играете в лотерею. Отсмотрев бразильские и русскоязычные видео на YouTube, можно сделать вывод что качество видеочипа и памяти максимально разнообразно. Может попасться видеочип произведённый в мае 22го года и новый Samsung, так и чип с двумя сколами и ужаренной памятью Hynix. Так что скол на GPU и четыре прожаренных видеочипа Samsung — не худший сценарий. За 17-19 тыс. руб, готовности заменить термоинтерфейсы после получения и эксплуатации под даунвольтом при теплопакете меньше 75%, не продавая старенькую GTX1050-1070 — покупка возможно имеет смысл и риск оправдан, при даунвольте на напряжений 700мВ и частоте 1460-1600 мГц видеокарта все равно быстрее чем RTX3060 12G или наравне. Сейчас же, во время распродажи в честь Китайского Нового года, за 25 тыс. руб. — ПОКУПКА АБСОЛЮТНО БЕССМЫСЛЕННА. Лучше добавить пару тысяч, поискать на Авито приличный вариант с проверкой и не просроченной гарантией или купить новую.
